表面粗糙度仪(光洁度)的国家标准主要术语及定义

表面粗糙度仪(光洁度)的国家标准主要术语及定义

      公司作为“国家表面粗糙度标准”的起草和制定的重要成员之一,热诚欢迎尊敬的阁下共同学习探讨表面粗糙度的相关问题!
         本资料给出的参数符合GB/T 3505-2000《产品几何技术规范表面结构 轮廓法 表面结构的述语、定义及参数》、符合GB/T 6062-2002《产品几何量技术规范 (GPS)表面结构 轮廓法 接触(触针)式仪器的标称特性》。

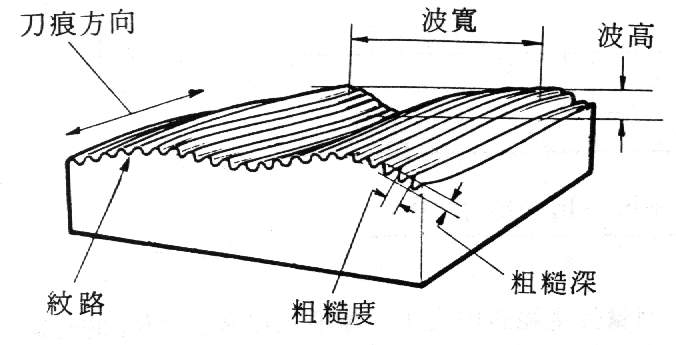

      图一:放大n倍后的工件截面/表面粗糙度及轮廓:
表面粗糙度仪(光洁度)

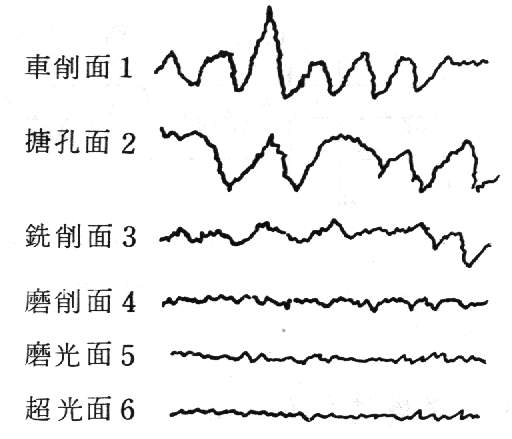

图二:各种加工方法能得到的表面光度:
表面粗糙度仪(光洁度)

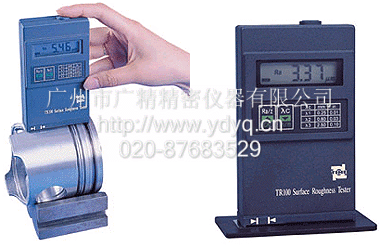

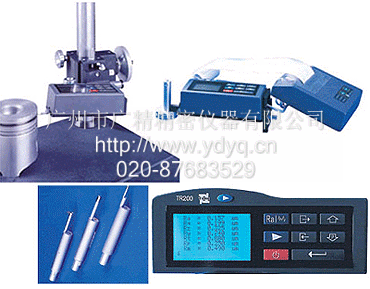

图三:常见的表面粗糙度仪的工件测量:
表面粗糙度仪(光洁度)产品图片
表面粗糙度仪(光洁度)产品图片
表面粗糙度关键技术术语:
    (1)表面粗糙度: 取样长度L
    取样长度是用于判断和测量表面粗糙度时所规定的一段基准线长度,它在轮廓总的走向上取样。
    (2)表面粗糙度: 评定长度Ln
    由于加工表面有着不同程度的不均匀性,为了充分合理地反映某一表面的粗糙度特性,规定在评定时所必须的一段表面长度,它包括一个或数个取样长度,称为评定长度Ln。

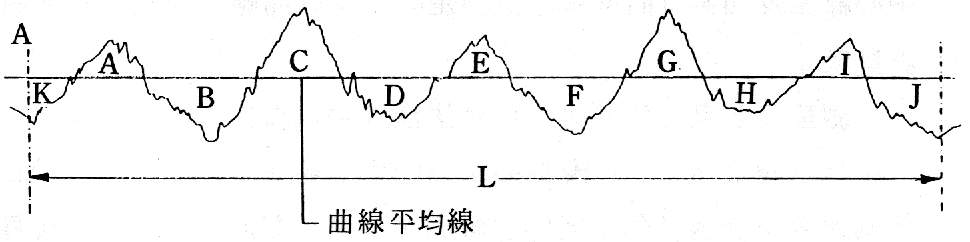

    (3)表面粗糙度: 轮廓中线(也有叫曲线平均线)M
表面粗糙度仪(光洁度)
    轮廓中线M是评定表面粗糙度数值的基准线。
评定参数及数值:
    国家规定表面粗糙度的参数由高度参数、间距参数和综合参数组成。
    表面粗糙度高度参数共有三个:

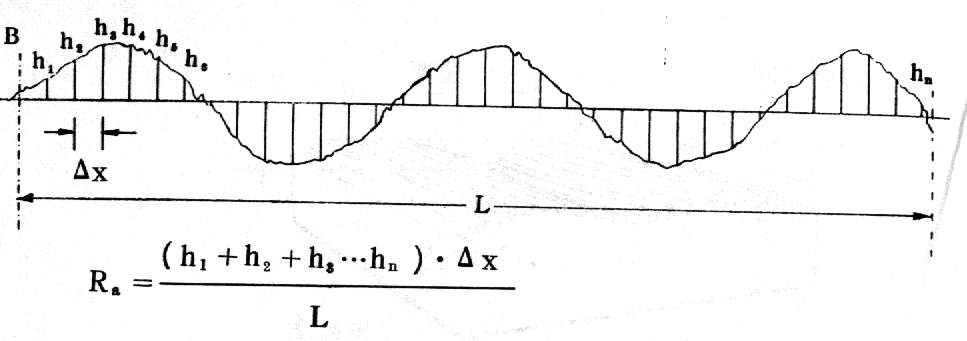

    (1)轮廓算术平均偏差Ra :                       表面粗糙度仪(光洁度)
           表面粗糙度仪(光洁度)

    在取样长度L内,轮廓偏距绝对值的算术平均值。

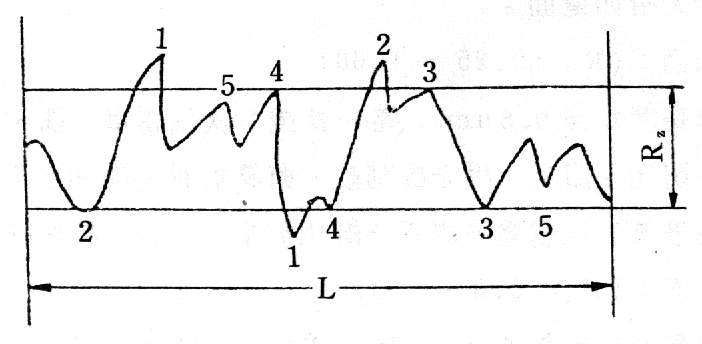

    (2)微观不平度十点高度Rz
表面粗糙度仪(光洁度)
    在取样长度L内最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和。

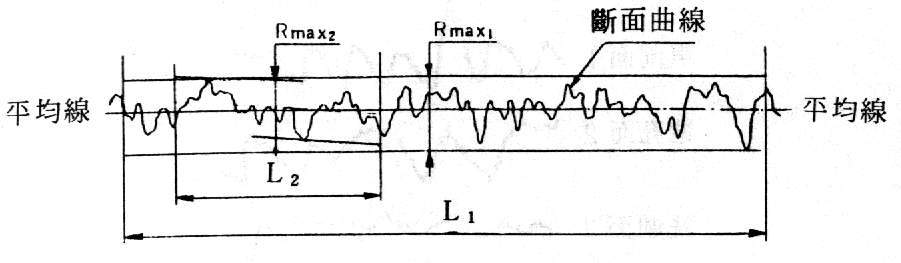

    (3)轮廓最大高度Ry
表面粗糙度仪(光洁度)
    在取样长度内,轮廓峰顶线和轮廓谷底线之间的距离。
     表面粗糙度间距参数共有两个:
    (4)轮廓单峰平均间距S
    两相邻轮廓单峰的最高点在中线上的投影长度Si,称为轮廓单峰间距,在取样长度L内,轮廓单峰间距的平均值,就是轮廓单峰平均间距。
    (5)轮廓微观不平度的平均间距Sm
    含有一个轮廓峰和相邻轮廓谷的一段中线长度Smi,称轮廓微观不平间距。
    表面粗糙度综合参数:
    (6)轮廓支承长度率tp
    轮廓支承长度率就是轮廓支承长度np与取样长度L之比。

另附:

    中美表面粗糙度对照表
中国旧标准 ( 光洁度 )
中国新标准 ( 粗糙度 )Ra
美国标准 (微米  )Ra
美国标准( 微英寸 )Ra
4
6.3
8.00
320
6.30
250
5
3.2
5.00
200
4.00
160
3.20
125
6
1.6
2.50
100
2.00
80
1.60
63
7
0.8
1.25
50
1.00
40
0.80
32
8
0.4
0.63
25
0.50
20
0.40
16

国内表面光洁度与表面粗糙度Ra、Rz数值换算表(单位:μm)

表面光洁度



▽1



▽2



▽3



▽4



▽5



▽6



▽7




表面
粗糙度



Ra



50



25



12.5



6.3



3.2



1.60



0.80




Rz



200



100



50



25



12.5



6.3



6.3




表面光洁度



▽8



▽9



▽10



▽11



▽12



▽13



▽14




表面
粗糙度



Ra



0.40



0.20



0.100



0.050



0.025



0.012



-




Rz



3.2



1.60



0.80



0.40



0.20



0.100



0.050



另附:表面粗糙度国际标准加工方法

标准等级代号
表面粗糙度
加工工具(方法)
加工材料及硬度要求
光度描述
粗研磨砂粒粒度
精研磨砂粒粒度
钻石膏抛光
SPI(A1)
Ra0.005



S136
54HRC
光洁度非常高,镜面效果
8407
52HRC
SPI(A2)
Ra0.01



DF-2
58HRC
光洁度较低,没有砂纸纹
XW-10
60HRC
SPI(A3)
Ra0.02



S136
300HB
光洁度更低一级,但没有砂纸纹
718SUPREME
300HB
SPI(B1)
Ra0.05





没有光亮度,有轻微3000#砂纸纹


SPI(B2)
Ra0.1





没有光亮度,有轻微2000#砂纸纹


SPI(B3)
Ra0.2







没有光亮度,有轻微1000#砂纸纹
不辨加工痕迹的方向

Ra0.4
精加工:精车\精刨\精铣\磨\铰\刮




微辨加工痕迹的方向

Ra0.8
精加工:精车\精刨\精铣\磨\铰\刮


可辨加工痕迹的方向

Ra1.6





Ra3.2





Ra6.3





Ra12.5





Ra25





Ra50





另附:
粗糙度仪新旧标准参数变化对照表
现将TR200粗糙度仪依据新标准更改参数的情况列表如下,如有问题,由时代公司负责解释。本表还适用于公司TR1系列粗糙度仪。修改后可测量参数的总数没有变化,仍为13个参数,只是显示在不同的标准中,也就是说:时代粗糙度仪产品参数:涵盖新旧标准参数!(详见表)


新标准(ISO)
旧标准(ISO)
说明
Ra
Ra
各标准通用参数

Rz
显示在日本标准JIS中
Rz
Ry
参数定义已修改。原Ry仍显示在日本标准JIS、德国标准DIN中。
Rq
Rq
没变化
Rp
Rp
没变化
Rv
Rm
符号改,参数定义没改
Rt
Rt
没变化

R3z
显示在日本标准JIS中,参数没变化

Rmax
显示在德国标准DIN、美国标准ANSI中
RSk
Sk
符号改,定义没改
RS
S
符号改,定义没改
RSm
Sm
符号改,定义没改
Rmr
tp
符号改,定义没改
