影响显微硬度测试值的几个主要问题

影响显微硬度测试值的几个主要问题


影响显微硬度测试值的几个主要问题









摘 要:研究了加载负荷、试样表面粗糙度及测量偏差修正对航空用贵金属(合金)丝材和薄片显微硬度测量的影响。结果表明,在压痕对角线长度不小于40mm,表面粗糙度不大于0.125mm条件下,测试值较为准确。


关键词:测试 显微硬度


1 前言


航空用贵金属材料大多为细丝和薄片,对于这些材料的硬度试验只能选用显微硬度,然而影响显微硬度测试值的因素又很多,以致不同单位之间的测试结果往往难以一致。本工作进行了负荷、负荷保持时间、加荷速度、压痕间距、试样表面质量等项试验,认为影响显微硬度测试值的主要因素有试验负荷、试样表面质量和测量偏差等。


2 实验条件


试验机型号:MVK-E,保荷时间:20s,放大倍数:400×


材料为贵金属丝材,牌号:PtIr10,AuNi9,AuNiIFeZr9-2-0.3


3 试验结果


3.1试验负荷的影响


众所周知,在显微硬度试验中,负荷与压痕之间是不遵守几何相似定理的,通常认为显微硬度值随试验负荷的减小而增大,但在贵金属材料中却恰恰相反,即硬度值在小负荷时随负荷的减小而减小。
用PtIr10、AuNi9、AuNiIFeZr9-2-0.3等合金的冷拉线材进行负荷试验,结果如图1所示。可以看出:在小负荷时显微硬度值是随负荷的增加而增大;负荷增加到一定值以后,显微硬度值逐渐趋于稳定。由此可见,要比较显微硬度值,必须在同一负荷下进行,也可在硬度值已趋于稳定的不同负荷下比较,但由于有的合金硬度值稳定时的负荷较大,在大负荷下造成的大压痕虽有利于测量精度提高,但压痕过大使相当一部分细丝和薄板无法测量。

选择负荷在500g以内各种材料显微硬度的稳定值或接近稳定值作为该材料的显微硬度值HV,而将其他负荷下的硬度值与HV的差值记作△HV,以△HV/HV(%)作纵坐标,而以相应负荷下的压痕对角线长度d作横坐标绘图,得△HV/HV与d的关系曲线,见图2。


由图2可以看到,△HV/HV有明显转折,即d<40mm,△HV/HV明显增大,d>40mm,△HV/HV趋于平稳,换言之,压痕大于40mm时,测得的硬度值与硬度稳定值较接近。


另外,从显微硬度计的误差分析来看,硬度计本身具有一定误差,此误差与压痕对角线长度有关,据文献[l]介绍,当对角线长度d小于20mm时硬度计误差迅速增大,当d在20~60mm时误差变化显著减缓。基于上述理由认为,在贵金属材料中,硬度测试时所造成的压痕对角线长度不小于40mm是合适的,对于硬度值小于230的材料,试验负荷可选用50g,等于或大于230的材料,可选用100g负荷.这样既保证了精度,又使小0.15mm左右甚至更细的线材得以测量。


3.2试样表面质.的影响


各单位对试样表面质量的要求不同,有的用金相抛光的方法获得,有的在金相细砂纸上磨几下即成.实践证明,同一块试样表面因质量不同硬度值是有差异的。


我们采用金相细砂纸研磨,机械抛光以及浅腐蚀的方法,获得表面质量不同的试样,以观察表面质量的影响。


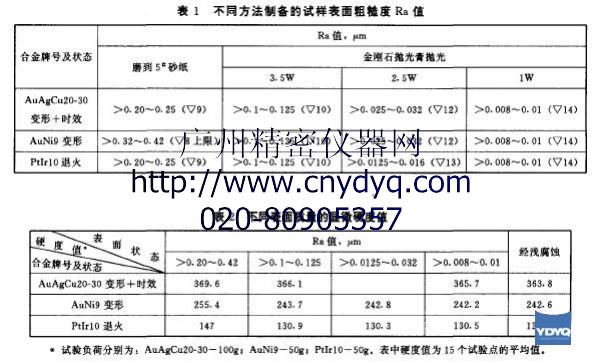

不同的制备方法所能达到的表面质量见表1,表面质量对硬度值的影响见表2.

由表可以看出:


1)粗糙度Ra值为0.20~0.42mm(光洁度Ñ9-Ñ8上限)的试样,硬度值普遍偏高,其中尤以PtIr10和AuNi9最明显,硬度偏高是试样在磨制过程中产生的表面变形层引起的;


2)Ra值小于0.125mm(光洁度Ñ10以上)以及浅腐蚀以后的试样,硬度值基本不变,这说明只要用粒度小于3.5w的抛光膏抛光,则表面变形层对显微硬度测量的影响是不大的.我们认为,对于显微硬度试样,要求表面粗糙度Ra值小于0.125mm(光洁度Ñ10以上)是必要的,为了便于精确测量有时要求还会高一些。


3.3测量偏差的影响


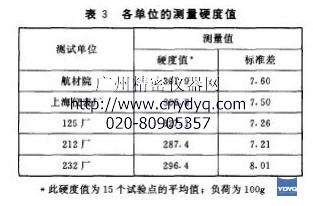

如果试样制备很好,又采用同样负荷,那么各单位对同一试样进行测试的结果是否一致呢?我们用AuAgCu20-30冷拉线材作试样,在212厂,232厂等单位进行试验,测试结果见表3。

实践证明,各单位的测试结果往往不一致,其中125厂最高,212厂最低,高低值相差39.7,若以百分数表示则差13%。这样悬殊的差异使各单位之间的测试结果难以比较,同时也说明了在试验机正常的条件下,显微硬度的误差主要来自测试人员的瞄准技术。


为了提高测试的正确性,我们主张用标准显维硬度块统一测试结果,为此,提出了测量偏差的修正问题。所谓测量偏差,系指在相应负荷的标准块上测量7点,其平均值与标准块硬度值之差除以标准硬度值,测量偏差用百分比表示,测量人员在求得各自的测量偏差之后,对被测试样的硬度值进行修正,修正方法由下式给出:


修正值=测量值+测量值×测量偏差


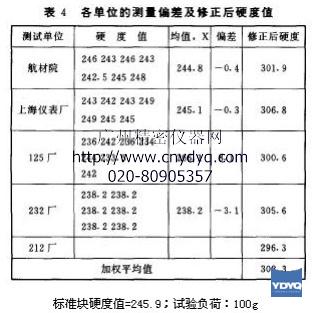

上述单位做了验证试验,有关人员测量的偏差和按上式修正后AuAgCu20-30冷拉线材硬度值见表4。


比较表3和表4可见,修正后的硬度值基本趋于一致。若取5个修正值的加权平均值作为该材料的真值,则真值为302.2。这样上海仪表厂和212厂的修正值与真值分别差1.6%和-1.9%,两者相差3.5%,即5个单位之间的最大差值由修正前的13%下降到修正后的3.5%。试验证明,测量偏差的修正是十分有效的,它能显著地提高测试结果的准确性。


4 结论


(1)影响显微硬度值的因素虽然是多方面的,但只要适当控制主要因素,显微硬度测试值还是比较正确和可信的。


(2)只有在相同负荷下测得的显微硬度值方可互相比较,对于贵金属材料,选用的负荷应在该负荷下造成的压痕对角线长度不小于40mm为好。


(3)硬度试样如用机械抛光制备,则粗糙度Ra值小于0.125mm(即光洁度Ñ10以上)的磨面,其表面变形层对显微硬度值的测量影响不大。


(4)测量偏差的修正,可以显著提高测试结果的准确性。
