GXTM系列单筒连续变倍显微镜

      GXTM系列单筒连续变倍显微镜，具有工作距离长，成像清晰而平稳，操作方便等特点。适用于电子工业生产线、印刷线路板的检验。

      性能特点

▲        标准C接头设计，可直接连接摄像仪。

▲        可选配CCD摄像仪，数码与视频摄像仪，摄影目镜。

▲        GXTM-1系列配置外转式镜体。

▲        GXTM-2系列配置内转式镜体，可配环形LED照明器。

▲        物镜可连续变倍，变倍范围  0.7X~4.5X。

      产品配置与主要参数
     GXTM-1系列

GXTM-1A		GXTM-1B		GXTM-1C
型号 规格	GXTM-1A		GXTM-1B		GXTM-1C
CCD接头	1X
物镜	变倍范围0.7X~4.5X
工作距离	88mm
垂直有效行程	10mm≤h<215mm		10mm≤h<265mm		10mm≤h<240mm
底座尺寸	260X290X55mm		300X240X25mm		240X180X25(mm) 带移动工作台,台面移动距离42X42(mm)
照明方式	上光源：12V10W带反光杯卤素灯  亮度可调  下光源：12V10W卤素灯  亮度可调		无光源

     GXTM-2系列

GXTM-2A		GXTM-2B		GXTM-2C
型号 规格	GXTM-2A		GXTM-2B		GXTM-2C
CCD接头	1X
物镜	变倍范围0.7X~4.5X
工作距离	88mm
垂直有效行程	10mm≤h<215mm		10mm≤h<265mm		10mm≤h<240mm
底座尺寸	260X290X55mm		300X240X25mm		240X180X25(mm) 带移动工作台,台面移动距离42X42(mm)
照明方式	上光源：12V10W带反光杯卤素灯  亮度可调  下光源：12V10W卤素灯  亮度可调		无光源

      选配件

名称	类别/技术参数	编号
目镜	分划广角目镜 10X(Φ18mm)，格值0.1mm/格	1021010
	分划广角目镜 10X(Φ20mm)，格值0.1mm/格	1111010
目镜接头	配分划广角目镜10X(Φ20mm)	830008
附加物镜	0.3X 工作距离:249mm	620001
	0.5X 工作距离:152mm	621001
	0.75X 工作距离:113mm	622001
	1.5X 工作距离:55.5mm	624001
	2X 工作距离:40.7mm	625001
照明器	8W/90～265V  环形LED照明器工作距离35~200mm	630001
CCD接头	0.35X	813001
	0.5X	813002
摄像仪	摄影目镜带USB输出	1096001
	摄影目镜带Video输出	1108001
	DV-1带USB和Video输出	800001
	DV-2带USB输出	800003
	DV-3带Video输出	800005
	CCD 摄像仪	800007

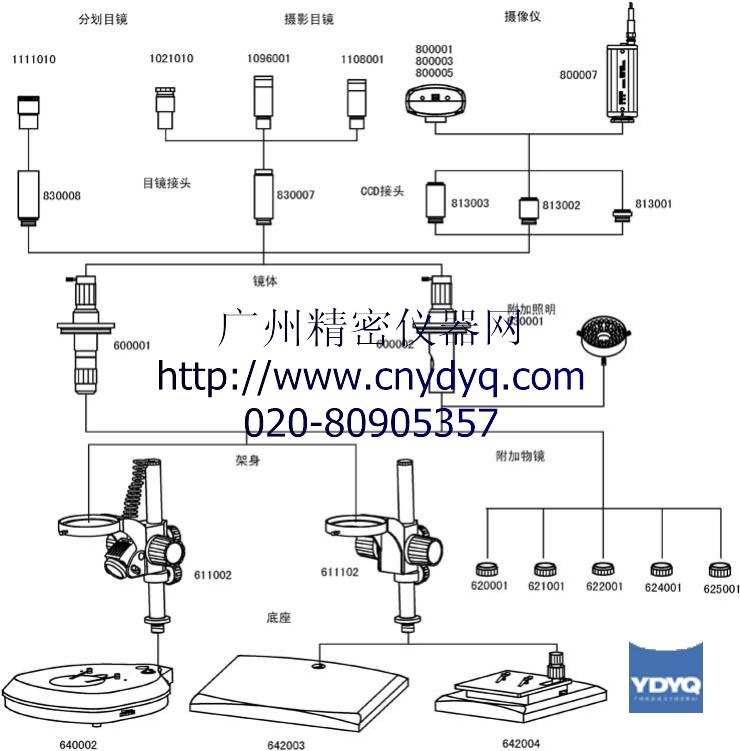

系统图解

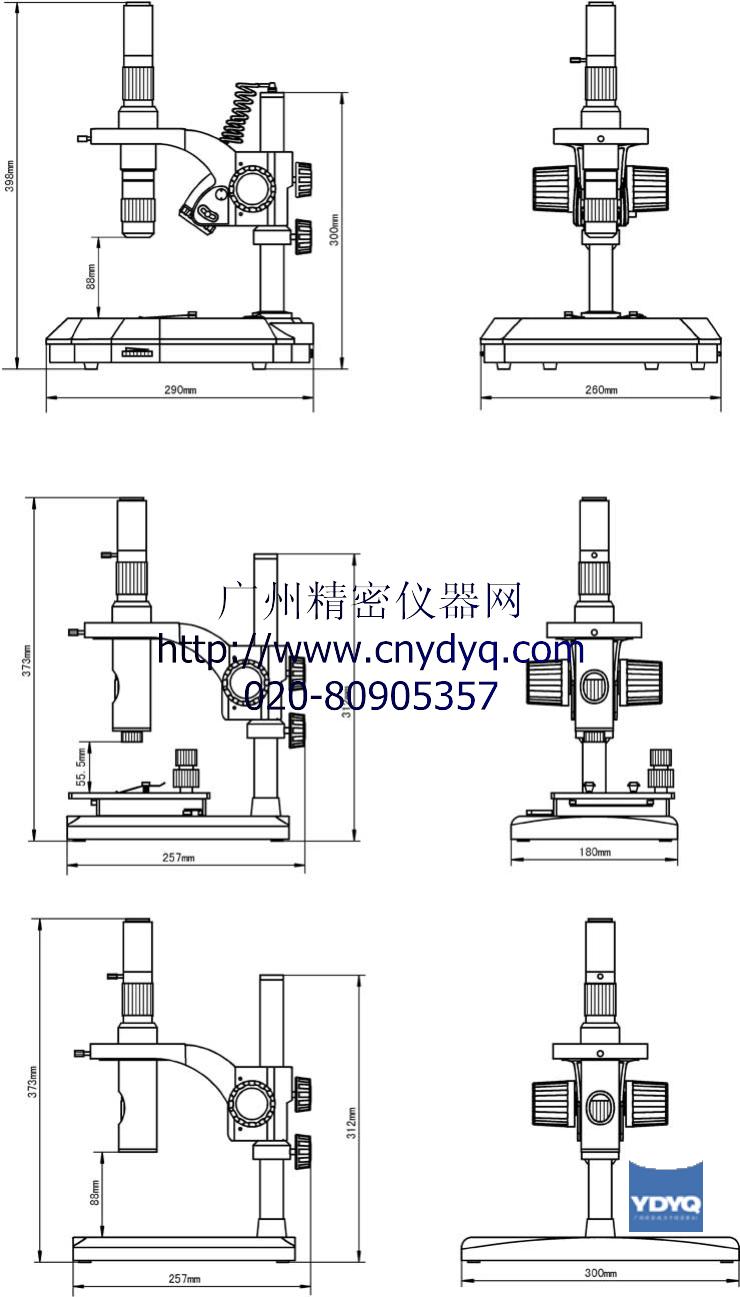

外形尺寸
