GXDY-1倒置荧光显微镜

来源：广州市广精精密仪器有限公司
时间：2009-04-14 22:41:12
字体：大中小
阅读：

GXDY-1倒置荧光显微镜

      GXDY-1倒置荧光显微镜是由倒置显微镜和落射荧光显微镜组成，仪器配有长工作距离平场消色差物镜、大视野目镜,倒置观察时配置长工作距离平场相衬物镜和带相衬装置的特长工作距离聚光镜,荧光观察时可进行激发滤色片组切换。该仪器具有成像清晰，视场广阔，结构紧凑，造型美观，操作舒适等特点，主要适用于培养瓶或培养皿内活体细胞和组织、流质、沉淀物等显微观察，也可应用于未染色透明活体和荧光切片的荧光显微观察。是生物学、细胞学、肿瘤学、遗传学、免疫学等研究工作的理想仪器.可供科研院所、医疗、防疫和农牧等部门使用。

      性能特点

▲      配置大视野目镜、长工作距离平场消色差物镜，视场大而且清晰.

▲      粗微动同轴调焦机构，粗动松紧可调,带锁紧和限位装置，微动格值:2μm.

▲      载物台的移动机构可拆卸.

▲      配置相衬装置，包括特长工作距离相衬聚光镜，相衬物镜，对中望远镜.

▲      配置荧光装置,带有四组荧光滤光片组.

▲      透射照明采用6V 30W卤素灯，亮度可调；荧光落射照明采用100W高压汞灯，外置电源箱.

      标准配置

型号

GXDY-1

目镜

大视野 WF10X(Φ20mm)

物镜

长距平场消色差物镜 PL L 10X/0.25

长距平场消色差物镜 PL L 25X/0.40

长距平场消色差物镜 PL L 40X/0.60

长距平场相衬消色差物镜 PL L 10X/0.25 PHP2

长距平场相衬消色差物镜 PL L 25X/0.40 PHP2

长距平场相衬消色差物镜 PL L 40X/0.60 PHP2

目镜筒

三目镜(倾斜30˚,可100%通光摄影)

调焦机构

粗微动同轴调焦, 微动格值:2μm,粗动松紧可调,带锁紧和限位装置

转换器

五孔(滚珠内定位)

载物台

双层机械移动式 (尺寸224mmX208mm,移动范围:112mmX79mm)

滤色片

磨砂玻璃

蓝滤色片

绿滤色片

标本架

适合放置Φ68mm或77mmX29mm培养器皿

适合放置82mmX57mm培养器皿

适合放置128mmX85mm的96孔培养器皿

落射器荧光装置

汞灯灯箱100W/DC

电源箱:交流电:110V or 220V

荧光滤光片组 B激发光波段:420~485nm

荧光滤光片组 G激发光波段:460~550nm

荧光滤光片组 UV激发光波:330~400nm

荧光滤光片组 V激发光波段395~415nm

转盘式相衬装置

对中望远镜

聚光镜升降可调, NA.=0.4,工作距离:50mm

选配件

名称

类别/技术参数

编号

目镜

大视野 WF16X(Φ11mm)

1051016

分划 10X(Φ20mm),格值0.1mm/格

1120010

聚光镜

超长工作距离,带滤色片座,工作距离:70mm

050006

滤色片

黄滤色片

115003

荧光电源箱

100W 宽电压恒功率荧光电源箱,带计时器.

100003

相衬装置

转轴相衬装置

112102

CCD接头

0.4X

812001

0.5X

812004

1X

812002

0.5X带分划尺,格值0.1mm/格

812003

摄像仪

DV-1(带USB和Video输出)

800001

DV-2(带USB输出)

800003

DV-3(带Video输出)

800005

数码相机接头

CANON数码相机接头(A610,A620,A630,A640)

821001

摄影装置

2.5X/4X变倍摄影装置带10X取景目镜

840001

4X对焦摄影装置

840002

MD卡环

840003

PK卡环

840004

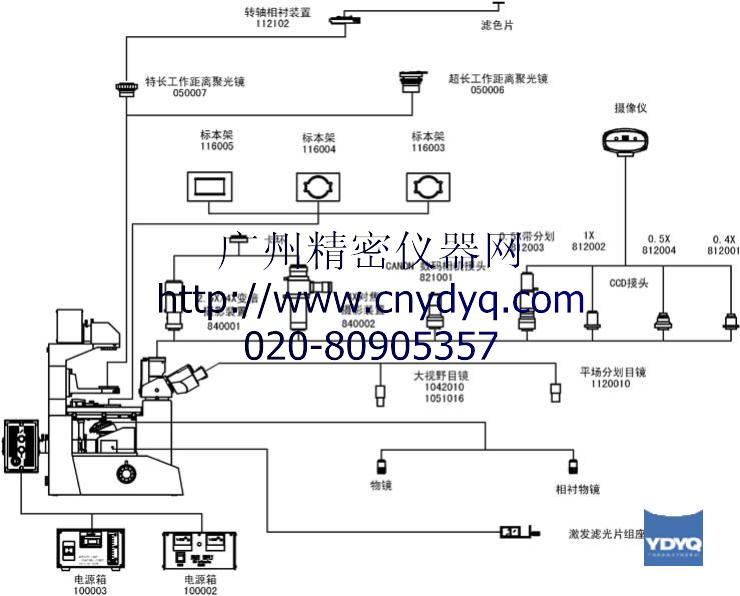

系统图解

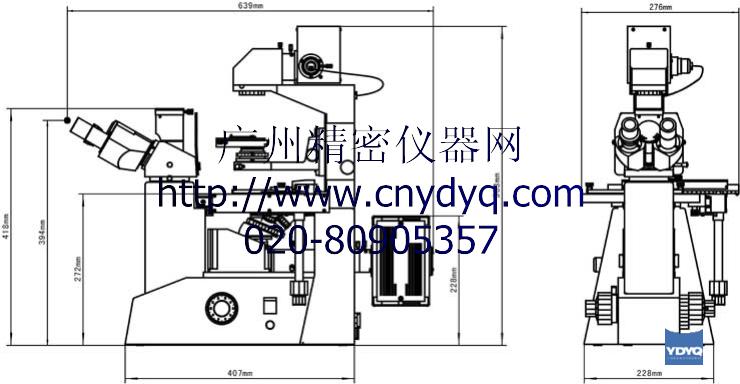

外形尺寸

型号	GXDY-1
目镜	大视野 WF10X(Φ20mm)
物镜	长距平场消色差物镜 PL L 10X/0.25
	长距平场消色差物镜 PL L 25X/0.40
	长距平场消色差物镜 PL L 40X/0.60
	长距平场相衬消色差物镜 PL L 10X/0.25 PHP2
	长距平场相衬消色差物镜 PL L 25X/0.40 PHP2
	长距平场相衬消色差物镜 PL L 40X/0.60 PHP2
目镜筒	三目镜(倾斜30˚,可100%通光摄影)
调焦机构	粗微动同轴调焦, 微动格值:2μm,粗动松紧可调,带锁紧和限位装置
转换器	五孔(滚珠内定位)
载物台	双层机械移动式 (尺寸224mmX208mm,移动范围:112mmX79mm)
滤色片	磨砂玻璃
	蓝滤色片
	绿滤色片
标本架	适合放置Φ68mm或77mmX29mm培养器皿
	适合放置82mmX57mm培养器皿
	适合放置128mmX85mm的96孔培养器皿
落射器荧光装置	汞灯灯箱100W/DC
	电源箱:交流电:110V or 220V
	荧光滤光片组 B激发光波段:420~485nm
	荧光滤光片组 G激发光波段:460~550nm
	荧光滤光片组 UV激发光波:330~400nm
	荧光滤光片组 V激发光波段395~415nm
转盘式相衬装置	对中望远镜
转盘式相衬装置	聚光镜升降可调, NA.=0.4,工作距离:50mm

名称	类别/技术参数	编号
目镜	大视野 WF16X(Φ11mm)	1051016
目镜	分划 10X(Φ20mm),格值0.1mm/格	1120010
聚光镜	超长工作距离,带滤色片座,工作距离:70mm	050006
滤色片	黄滤色片	115003
荧光电源箱	100W 宽电压恒功率荧光电源箱,带计时器.	100003
相衬装置	转轴相衬装置	112102
CCD接头	0.4X	812001
	0.5X	812004
	1X	812002
	0.5X带分划尺,格值0.1mm/格	812003
摄像仪	DV-1(带USB和Video输出)	800001
	DV-2(带USB输出)	800003
	DV-3(带Video输出)	800005
数码相机接头	CANON数码相机接头(A610,A620,A630,A640)	821001
摄影装置	2.5X/4X变倍摄影装置带10X取景目镜	840001
	4X对焦摄影装置	840002
	MD卡环	840003
	PK卡环	840004
