持久蠕变试验机、持久强度试验机

持久蠕变试验机、持久强度试验机

一、持久强度试验机用途:
用于各种金属及合金在常温和恒定的拉伸负荷作用下,测量金属材料的持久性能。

二、持久试验机的工作环境:
电源:            单相220V±10%,50Hz±2%
试验机环境温度:  10℃~50℃
监控系统环境温度:10℃~30℃
相对湿度:        ≤90%
主机座及机架水平度不超过0.2‰。
周围无震动、无腐蚀性物质和无较强电磁场干扰
试验机周围应留有不小于 0.7m 的空间,工作环境整洁、无灰尘

三、持久强度试验机主要技术参数:
试验力测量范围:      0.8KN-80KN
试验力示值相对误差:  ≤±1%
试验力示值相对变动性:≤±1%
上下夹头偏心率:      ≤10%
试样规格:            符合ASTM 8E-04的规定
最小砝码力值:        1 N
杠杆比:              1:100

四、持久试验机的性能特点:
1. 持久强度试验机的自动化程度高,在设定好试验方案、装夹好试样并放置好砝码后,设备可以根据试验方案的要求自动进行加温、保温、加载、数据记录等工作。试验结束后,设备可以自动进行降温、卸载、停止数据记录等操作,不需要人工干预。
2. 杠杆的各支点处均采用刀刃刀承结构,保证了整机的高灵敏度。各杠杆的刀承具有保护装置,能有效的避免试样断裂时的冲击力对刀刃刀承结构的破坏。
3. 采用电动加荷装置,使试验的加荷更加平稳,并能有效地减轻劳动强度。下夹具采用调频电机拖动,有快慢速按键,操作更方便。
4. 自动调平电机采用PLC控制,积分式启动,使杠杆的调平更加平稳,有效的避免了调平启动时对试样产生的冲击。
5. 自动调平的控制采用光电开关控制的方式,既提高了控制精度,同时也避免了接近开关容易被撞坏的缺点。
6. 具备油缓冲装置,能有效地保护机器。手动杠杆调节具有上、下限位装置,防止手动误操作损坏设备,造成安全事故。夹具和拉杆由特殊材料制造,耐高温,精度高,使用寿命长。
7. 具有手动调节功能,意外停电时能有效地保护机器。温控器采用人工智能控制, 控制精度高,性能稳定可靠。
8. 除了满足常规持久试验以外,还能通过软件设定升温曲线,并可完成循环加卸载等复杂试验。
9. 集中检测系统可对多台试验机的数据进行记录和处理,从而输出各种曲线和数据。
10. 试验软件具有强大的数据处理功能,软件可以通过选择的试样试验数据自动求取持久极限、持久性能等参数。

五、持久强度试验机结构特点:

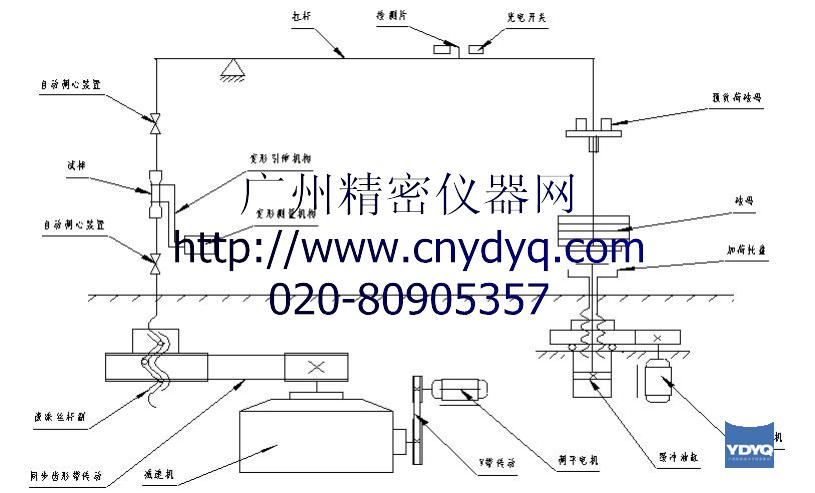

1.机器原理:(参见下图)

主机由杠杆系统、电动加荷系统(含缓冲机构)、自动调平系统及高温炉所组成

杠杆系统
持久强度试验机的杠杆系统是主机的核心部分,对试验的精度起着决定性的作用,其杠杆比为1:100;为保证系统的高灵敏度和高精度,各支点均采用刀刃、刀承结构;它的前端有调平衡装置,供调整杠杆的初始平衡用。

杠杆调平系统
为了保证试验力的准确性,使杠杆在试验中能保持水平状态,我们采用了杠杆调平系统。

该持久强度试验机的系统完全由电机驱动,调整速度有两种。高速用按键操作,用于试验前的快速调整下夹具位置;低速有两种操作方式:按键操作,用于装夹好试样后的初始位置调整;自动操作,用于在试验过程中,杠杆的不断调整。

在试验过程中,试样受到试验力的作用而慢慢伸长,从而使杠杆失衡。当失衡达到一定值时,调平电机启动。通过三角皮带、蜗杆蜗轮箱、同步带的传动,带动滚珠丝杆螺母转动,从而使滚珠丝杆、下拉杆、试样、上拉杆等缓缓向下移动,达到调平衡杠杆的目的。

另外,考虑到停电、调平电机故障等特殊情况,我们还设计了手动调整机构。需要手动调节时,打开机器前面的应急窗囗门板(见机器外观图),取下插在底板上的手柄,把它插至大皮带轮上,转动皮带轮,就可以调节杠杆的平衡。

电动加荷系统(含缓冲机构)
当温度升到设定温度,且到达保温时间后,机器在电脑的指挥下会自动加载,开始试验。而当试验进行到一定时候,试样断裂时,吊杆及砝码快速下落,经过由油缸和弹簧所组成的缓冲器的缓解,速度迅速下降,而平稳地落在托盘上,从而避免了机构的撞击和损伤。

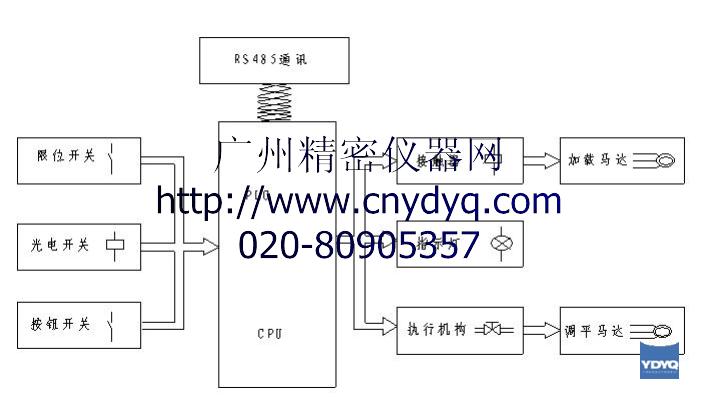

电气控制原理


    设备具有过流、过压保护功能。
    人性化的保护措施:
    调平拉伸杆具有上下限位功能,从而保护了滚珠丝杠;
    横梁保护功能,当操作不当或是调平指令异常时,横梁的倾斜超出调节范围时,则触发前部或后部的微动开关,从而保护了横梁和刀口系统。
    设有急停开关,从而保证了机器出现异常时的保护。简洁直观的键盘设计,使操作者很容易的看到试验机的状态。
    采用PLC控制,适应恶劣环境工作,增加了系统的长期稳定性。具有RS485通讯功能,可实现远程操作,远程数据采集等功能。
    试验结束具有现场声光报警和远程声光报警功能,使操作者及时处理试验后的相关事项。照明系统的设计更合理,从而节约电能。

六、设备标准配置:
1. 持久试验机主机一台
2. 夹具、棒材螺纹式拉杆、砝码各一套
5. 集中数据处理系统一套(多台设备可选配)
6. Windows XP中文版 SANS PowerTest持久试验软件一套
7. 电脑、 打印机各一台
