Metrologic Group三维数模测量软件Metrolog XG

Metrologic Group三维数模测量软件Metrolog XG

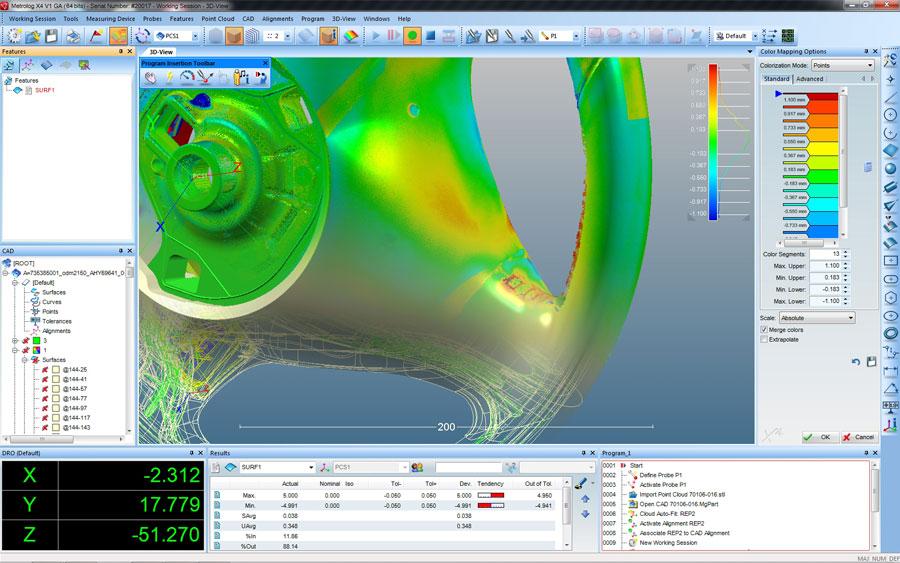

Screenshot Metrologic GroupMetrologic Group 为 Handyscan 3D 激光扫描仪开发了一款插件并且拥有独家销售权。 该插件可确保与 Metrolog XG® 和 Metrolog V5® 检测软件的完美兼容。

Metrolog XG®

Metrolog XG ® 是一款功能齐全的 3D 控制软件,它可满足当今在 3D 测量和质量控制方面的各种需求。

  • 可在 Windows 2000、Windows XP 和 Windows Vista 环境下运行。
  • 使用标准 Metrologic Group ® 接口可连接至各种类型的 CMM、手动操作或 CNC。
  • 内置 DMIS V4.00 引擎(尺寸测量接口规范)。
  • 完全交互式 3D 图形界面。
  • 测量棱镜部件(算法经过 P. T. B. 和 N.I.S.T 认证)
  • 测量与任何 CAD 系统相关的自由部件(曲面点、边缘点、截面...)。
  • 可输入 CAD 文件格式: 中间格式:IGES、VDAFS、SET、UNISURF、STEP 本地直接导入格式:CATIA V 4、CATIA V5、IDEAS、ProE、UNIGRAPHICS、PARASOLID。
  • 测量剖面和截面。
  • 高速探针扫描与数字化
  • 图形脱机编程模块和虚拟仿真。
  • 采用 21 参数错误映射技术进行 CMM 几何补偿。
  • 统计分析模块。
  • 强大的报告功能(图形、文本或用户定义报告)。
  • 以不同格式(DMIS、VDAFS、IGES、Excel)导出结果。

Metrolog Inspection V5

Metrolog V5 是第一款基于 V5 架构的测量软件,已集成至 CATIA、ENOVIA 和 DELMIA V5 解决方案并与这些解决方案形成互补。

  • 用于控制棱镜部件/几何部件和自由部件的完美解决方案。 本软件自动将已测量的特征和值与 CATIA V5 数据进行比较。
  • FD&T 兼容性
  • 部件编程
  • 直接执行本地 CATIA 流程
  • DMIS 输入和输出
  • 报告和导出
  • 功能强大的报告编辑器
  • 到其他系统的数据导出
  • V5 图形用户界面具备 Metrolog 的易用性和丰富功能
  • 可直接访问 V5 数据库几何体和 FD&T
  • 兼容的输入程序:Metrolog II、DMIS、Inspect V5 流程

Metrologic Group® 开发的各种软件主要用于检测目的。



 Metrolog XG测量软件|使用活动火爆进行中。Metrolog XG高级三维测量软件,采用目前最新的高级CAD三维数模测量软件Metrolog XG®,该测量软件为法国专业测量技术集团公司METROLOGIC GROUP最新产品,METROLOGIC GROUP是目前世界上最大的三坐标测量软件和系统专业开发公司,在法国巴黎上市。

  三坐标测量机的测量功能主要由测量软件来决定,我们的产品可以根据用户需要配置不同的测量软件。我们的标准配置是Metrolog XG高级三维测量软件。

三次元,三坐标,三坐标测量机,三坐标测量仪,航锐斯维

    采用目前最新的高级CAD三维数模测量软件Metrolog XG®,该测量软件为法国专业测量技术集团公司METROLOGIC GROUP最新产品,METROLOGIC GROUP是目前世界上最大的三坐标测量软件和系统专业开发公司,在法国巴黎上市。Metrolog XG®测量软件被多家国际著名的三坐标测量机生产商作为指定软件,如德国ZEISS等。美国波音、欧洲空客、德国大众、宝马、法国雷诺、标致等公司均采用该测量软件。

    Metrolog XG® 采用国际通用的DMIS 标准格式,与CAD ﹑CAM 无缝结合。它除了具有常用的测量软件的全部功能外,还支持各种格式的CAD 数模文件,直接将零件的三维模型(CAD 图形)显示在测量软件图形窗口中,用CAD 数模直接驱动测量机,需要测量某元素,只需用鼠标轻轻一点该元素,测量机会自动测量之,并将结果以文字和图形等多种方式输出。该软件特别适合各类模具、检具、夹具的检测,不规则形状测量,逆向工程数据测绘等。可用于航空、航天、汽车等制造工业的零部件质量检测控制。

Metrolog XG®高级三维测量软件,主要特征如下:

  • 含图形式人机交互操作方式;
  • 标准CAD数模输入/输出接口模块及操作功能模块(标准输入/输出格式包括:IGES、DXF/DWG、STEP、VDAFS;根据需要可增加UG、Pro/E、CATIA、Solidworks等直接接口模块);
  • 基本几何元素测量:点、直线、平面、圆柱、圆锥、槽、球、椭圆、圆弧、六棱槽、圆环;
  • 基本几何元素构造(建立)计算模块;
  • 几何元素组合关系测量计算模块:相交、对称、    投影、距离、角度;
  • 形位公差测量模块:平行度、垂直度、倾斜度、同轴度、位置度、对称度、圆跳动和全跳动;
  • 曲线、曲面点检测比较功能;
  • 零件坐标系建立及转换功能;
  • 零件CAD模型输出、显示、操作(平移、缩放、旋转等)功能
  • 自学习零件编程模块;
  • 测头管理系统模块;
  • 测量路径模拟及防测头碰撞检测功能
  • 除笛卡儿坐标系外,还同时 提供极坐标、球坐标系和柱坐标系
  • 直观的文字/图形检测报告定制、输出模块;
  • 点…点三维曲线、曲面扫描模块(可以扫描截面、轮廓、曲线、曲面形状,并可以转换为CAD  数据文件输出);
