A.用途：　　

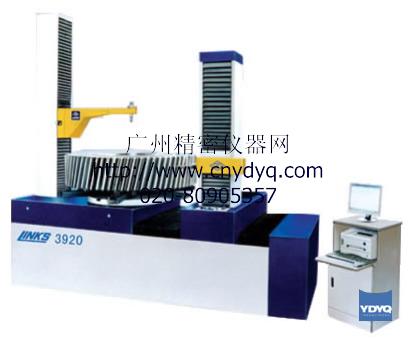

3910、3915、3920型齿轮测量中心基本配置可以测量直齿圆柱齿轮、斜齿圆柱齿轮、人字齿轮，3910型可选配置还可以测量齿轮滚刀、蜗轮 滚刀、剃齿刀、插齿刀等齿轮刀具。特别适合于造船、冶金、矿山等重型机械工业中大型齿轮的测量。

B.特点：

• 主机结构紧凑，测量精度高，示值稳定。测量主机采用五坐标测 量系统,密珠滚动导轨，滚珠丝杠，德国进口高精度长光栅传感器、 圆光栅传感器，进口步进电机，瑞士TESA侧向电感。
• 测量参数多、应用范围广。可测量齿轮的齿廓偏差(F α、f fα、 f Hα)、螺旋线偏差(Fβ、f fβ、f Hβ)、齿距偏差(F p、F p k、f p t)，径向跳动 (F r)等，3910还可测量滚刀、剃齿刀、插齿刀、蜗轮、蜗杆、凸轮等 工件的相应参数。
• 全自动完成测量循环，速度快。在被测齿轮一次装夹中，自动完成齿轮齿廓、螺旋线、齿距、径跳测量项目的检测，微机控制全自动 完成测量循环，速度快。
• 软件功能齐全、内容丰富，操作方便。用户可根据被测工件，选 择被测项目。圆柱齿轮被测结果按ISO1328-九十年代国际齿轮精度标 准自动进行评值。对于特殊要求，齿廓有K形图、凸度(Cα)、螺旋线 有鼓度(Cβ)特定公差带进行评估。软件操作方便、灵活。

C.技术规格：

D.仪器的组成：

1.基本配置：

• 测量主机.......................1台
• 微机柜.........................1套
• 微型计算机.....................1台
• 打印机.........................1台
• 测头：φ1,φ2,φ3,φ4........各2个
• 小号带动器.....................1套
• 大号带动器.....................1套
• 内六方板手......................5件
• 芯杆...........................2件
• 齿轮托盘.......................1套
• 标准软件配置...................1套

2.可选附件（价格另议）：

• 穿心支承..............................1套
• 可根据用户具体装卡定位方式设计安装架 (按用户订货要求配)
