A.用途：

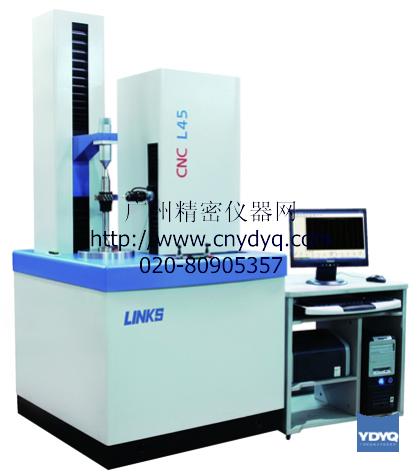

L45型齿轮测量中心，基本配置软件可以测量圆柱齿轮、可选测量软件有：齿轮滚刀测量软件、蜗轮滚刀测量软件、剃齿刀测量软件、插齿刀测量软件、蜗杆测量软件、蜗轮测量软件、直锥齿轮测量软件、斜锥齿轮测量软件等，并可按照用户要求扩展。

B.硬件特点：

• 主机结构采用四坐标测量系统，三个直线坐标轴和一个旋转坐标轴。旋转坐标轴采用DDR电机驱动；直线轴采用DDL电机，交流伺服电机驱动。
• 采用德国进口测量光栅，雷尼绍3D测头。主机结构紧凑，外形美观，测量精度高，示值稳定。
• 测量参数多，应用范围广。可测量齿轮的齿廓偏差、螺旋线偏差、齿距偏差等，还可以测量齿轮刀具等复杂工件的相应参数。
• CNC系统采用新型美国运动控制卡，全闭环轨迹控制。

C.软件特点：

• 齿廓和螺旋线偏差可由用户自由选齿测量
• 测量曲线评定范围可由鼠标拖动
• 齿廓、螺旋线测量曲线各点值可由鼠标指点读取，齿距测量曲线各齿的测量值及齿号可由鼠标点取
• 可由用户选择的多种打印报表格式
• 测量速度由操作者在软件中选择
• 测量参数更改时可以重新计算绘图
• 数据库存储被测工件参数及测量结果
• 测量中间数据可由用户选择存储，用于分析
• 可由用户选择存储格式（Word,jpg等）
• 可视化参数输入
• 多种齿轮精度评定标准

D.技术规格:

1. 可测齿轮模数............................1～12mm
2. 可测齿轮最大外径..........................450mm
3. 上下顶尖距离..........................50～700mm
4. 测头至下顶尖距离.......................0～300mm
5. 螺旋角范围...............................0°-9°
6. 可测工件最大重量..........................100kg
7. 主机重量.................................2000kg
8. 主机轮廓尺寸...............945mm×980mm×1950mm

　 包装箱尺寸

1. 主机箱...................1340mm×1240mm×2170mm

2. 微机箱...................1984mm×1054mm×1470mm

E.仪器的组成：

• 测量主机
• 计算机、打印机
• 计算机桌
• 测头、带动器等
