HANDYSCAN 3D 激光扫描仪手持式三维扫描仪

HandySCAN 3D 手持式扫描仪已经过优化，可满足工程师在输油管完整性评估方面的需求：即寻找最有效和最可靠的方法来采集物理对象的 3D 测量结果。

Creaform 的旗舰型计量级扫描仪完全经过重新设计，同时保证了其核心资产价值。它们现在具有更高的便携性，可更快速地完成准确、高分辨率的 3D 扫描，同时保持了使用非常简便的特点。

Creaform 的 Pipecheck 解决方案具有两种不同型号的 3D 激光扫描仪，可根据所要求的精确度级别进行选择。

当准确性与便携性相结合之时，HANDYSCAN 3D 扫描仪应运而生。

HandySCAN 300™

是不是在寻找最有效的方法来将材料缺失和机械损伤准确地数字化？HandySCAN 300 是一款可靠的工具，可助您实现目标。

HandySCAN 700™

HandySCAN 700 带来了更高的准确性和分辨率。它是市场上用途最广的检测用 3D 扫描仪。 HandySCAN 700 的采集速度将令你超乎想象。

HANDYSCAN 3D 激光扫描仪手持式三维扫描仪

HANDYSCAN 3D 激光扫描仪手持式三维扫描仪

HANDYSCAN 3D 激光扫描仪手持式三维扫描仪

TRUaccuracy：实际操作条件下的精确测量

计量级测量：管道和扫描仪之间生成的动态关联将保留所有区域条件（包括振动环境）中的精确度和解析度。
高质量结果：精度在 ±50 微米以内。
用于管道上的 TRUaccuracy:增强型虚拟深度尺功能。深度尺配置可在焊接点附近自动调整，确保最精确的测量结果。
管道内关联：通过比较深度尺数据和 Pipecheck 数据来评估 ILI 性能，帮助更精确地确定实际需要挖掘的地域。
机械损伤内的腐蚀深度：独特且复杂的工具，用于提取机械损伤内的腐蚀深度。

TRUportability：随时随地享有 3D 扫描

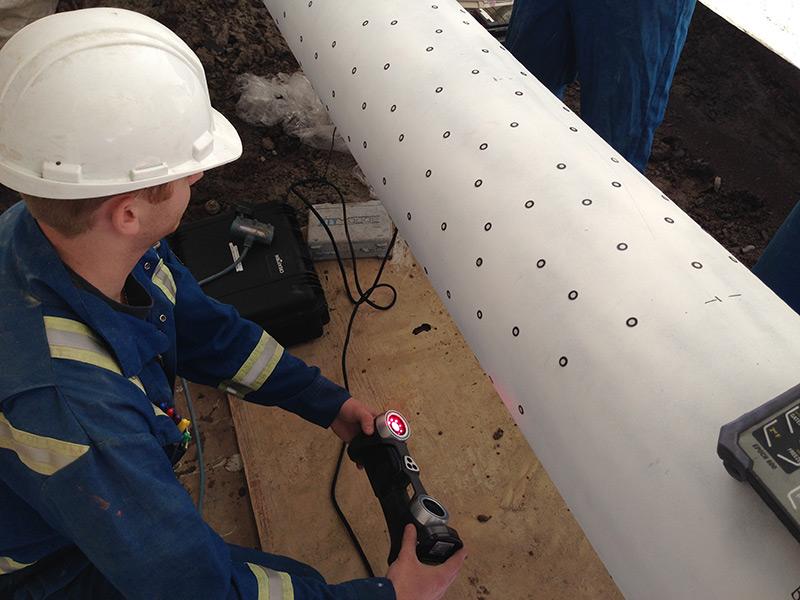

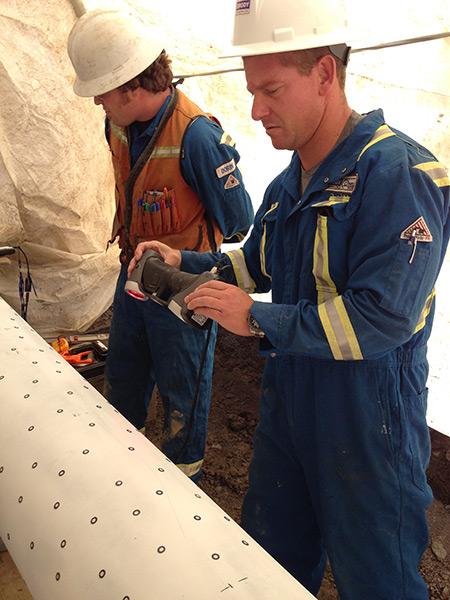

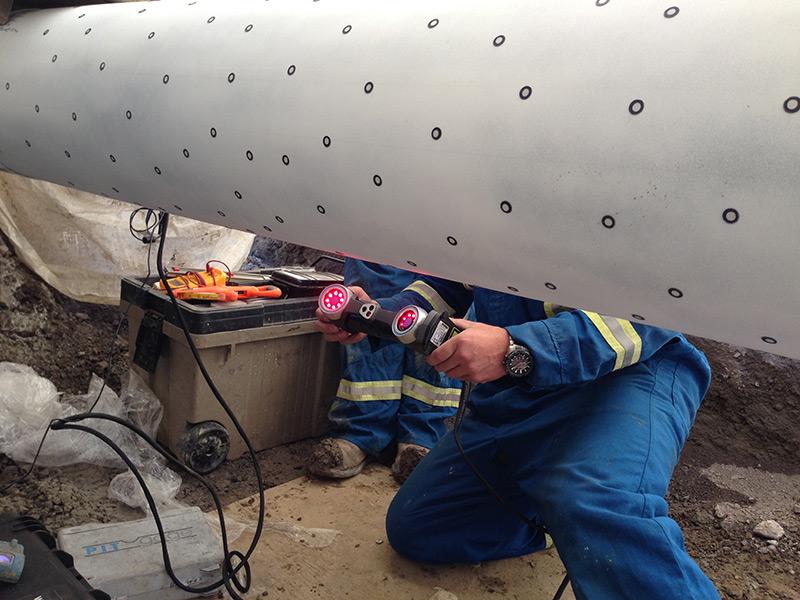

便携式扫描：可以带到各个地点，并且可以在内部或现场使用。
轻便、小巧：重量 0.85 千克，可伸入狭小空间。可装入手提箱。

速度：从实际物体到您的设计或检查工作流的最快途径

扫描速度：比深度尺技术快 80 倍。
自定位设备：无需编码器或笨重的机械扫描仪来参考数据。
现场报告：数分钟内生成结果。

TRUsimplicity：非常简单的 3D 扫描流程

用户友好：扫描过程和分析都非常直观和准确，不管检测人员的技能水平如何。
遵守相关法规 (ASME B31G)
实时可视化：借助 VXremote，Creaform 优化了远程桌面应用程序，可以实时查看数据采集。
灵活：可以深入到狭窄区域
简单：简单且易学。

Pipecheck 解决方案：在输油管完整性管理程序的每个阶段中，都能成为您的最佳助手

扫描

腐蚀
- 以高分辨率捕获所有腐蚀区域
- 快速的表面采集可以提升效率
- 提高对细小特征（如蚀损斑）的扫描性能
机械损伤
- 组织有序的高分辨率网格文件可以增强分析功能
- 可以在任何表面光洁度上进行快速测量
ILI 关联
- 高度可重复性的测量与操作员的技能无关，这增加了关联准确性
- 增强了捕获较大区域和提取更多准确统计趋势的性能

分析

腐蚀
- 使用真实输油管几何形状进行功能检测
- 自动应用交互规则
- 计算预估爆破压力
- 增强了焊接点和障碍物附近的虚拟深度尺功能
机械损伤
- 自动检测最大深度
- 以最大深度沿两个方向自动创建 2D 横截面
- 沿两个方向利用直尺技术测量最大深度
- 提供肩截面
ILI 关联
- 通过表面叠加进行自动匹配检测
- 提供手动匹配
- 可使用轴向偏移和周向偏移以获得最佳的叠加

报告

腐蚀
- Excel 报告包含最坏情况配置文件和预测故障路径
- 可导出至 CSV 以供进一步的分析之用
- 提供网格导出
- 可自定义通过/失败标准
- 使用快照工具进行 3D 报告
机械损伤
- 为椭圆形测量提供 Excel 报告
- 横截面（轴向和周向）详细信息
- CSV 深度网格导出
- 提供网格导出
- 为椭圆形测量提供 Excel 报告（使用卡钳测量直径）
  - 最深点直径
  - 90° 最深点直径
  - 最大直径
ILI 关联
- 以直观化的形式表示 ILI 数据与从被扫描区域检测到的特征之间的重叠
- 用于评估工具性能的统一性图表提供了特征尺寸、最大深度和预估爆破压力
- 列出匹配的和不匹配的特征

可选配件：

适用于紧急电源的车用蓄电池线

*如与 Creaform 电池配合使用，该加固型背包可续航 8 小时。

3D 扫描仪外接电池：将便携性带入一个全新的高度

凭借着三个小时的续航能力，该 3D 扫描仪轻巧的外部电池提高了数据采集效能。短期项目或绳索吊入作业环境的理想之选，移动自如。当与 HandySCAN 3D 结合使用时，无论您身在何处，现在都可使用扫描仪。重量较轻、尺寸紧凑，将便携性带入一个全新的高度！该电池价格公道且合理，是空间有限作业环境或现场工作的理想工具！

续航：连续扫描 3 小时
尺寸：180x110x20 毫米/7.1x4.3x0.8 英寸
重量：0.52 千克/1.14 磅充电时间：4 小时

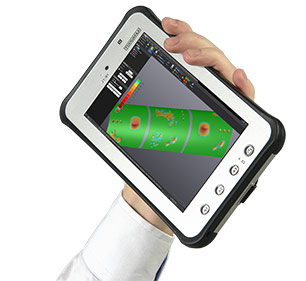

VXremote™: 远程访问软件应用程序

VXremote 提供了对 Pipecheck 快速和简便的远程访问能力，从而提高了您的现场工作效率。它提供了快速的激活和设置，无需任何硬件。轻动指尖即可掌握所有数据采集功能... 只能在 Creaform 认证加固型平板电脑上使用！

全套解决方案包括：

HandySCAN3D 3D 激光扫描仪
Pipecheck 软件授权许可
校准板
带保护箱的参考箭头
4 米 USB 3.0 电缆
电源
4 x 500 定位目标点
1 年的部件质保和上门服务

可选配件

经过认证的笔记本电脑
Pipecheck 参考部件

技术规格：HANDYSCAN 3D 手持式 3D 扫描仪

	HandySCAN 300™	HandySCAN 700™
重量	0.85 千克
尺寸	122 x 77 x 294 毫米
测量速率	205,000 次测量/秒	480,000 次测量/秒
扫描区域	225 x 250 毫米	275 x 250 毫米
光源	3 对交叉激光线	7 对交叉激光线（+1 额外一束）
激光类别	II（人眼安全）
分辨率	0.100 毫米	0.050 毫米
精度	最高 0.040 毫米	最高 0.030 毫米
体积精度*	0.020 毫米 + 0.100 毫米/米	0.020 毫米 + 0.060 毫米/米
体积精度（结合 MaxSHOT 3D）*	0.020 毫米 + 0.025 毫米/米
基准距	300 毫米
景深	250 毫米
软件	Pipecheck

*根据 ISO 10360 标准，, 体积精度被定义为独立于尺寸的值。
