光笔便携式无臂三坐标测量机:HandyPROBE 780

光笔便携式无臂三坐标测量机:HandyPROBE 780

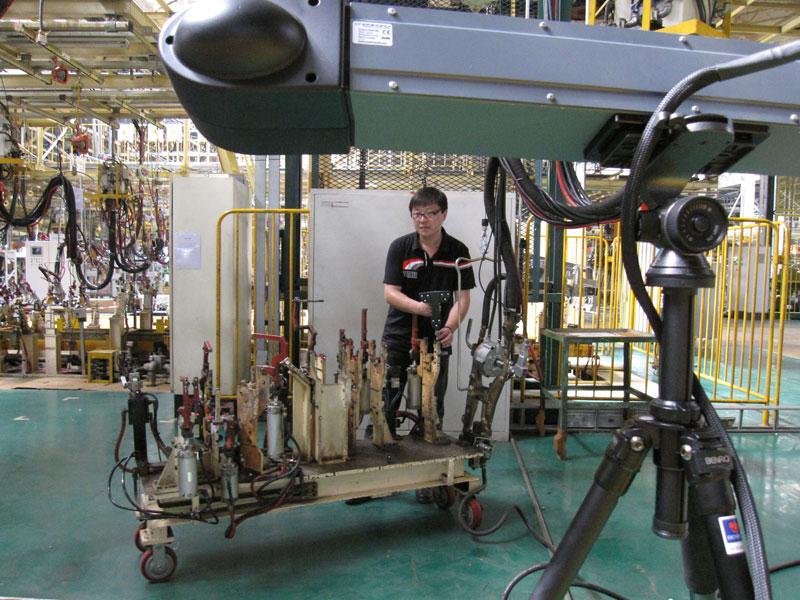

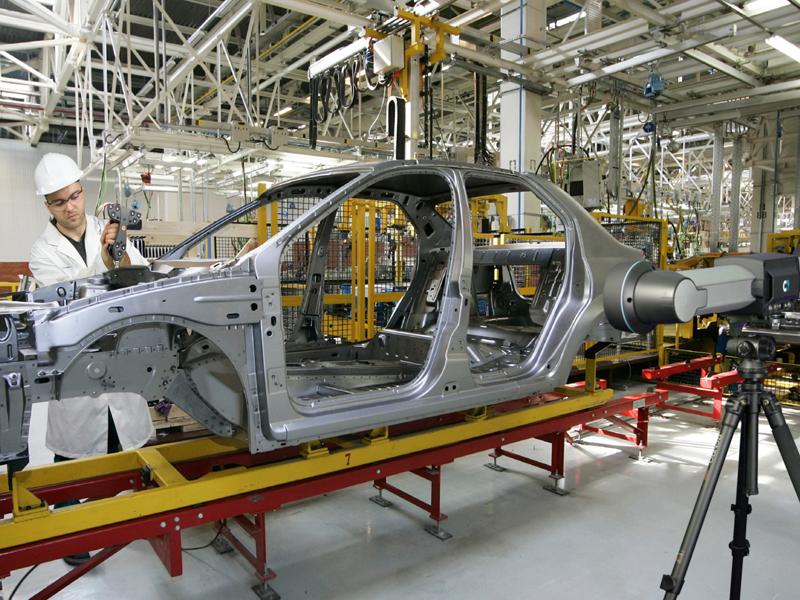

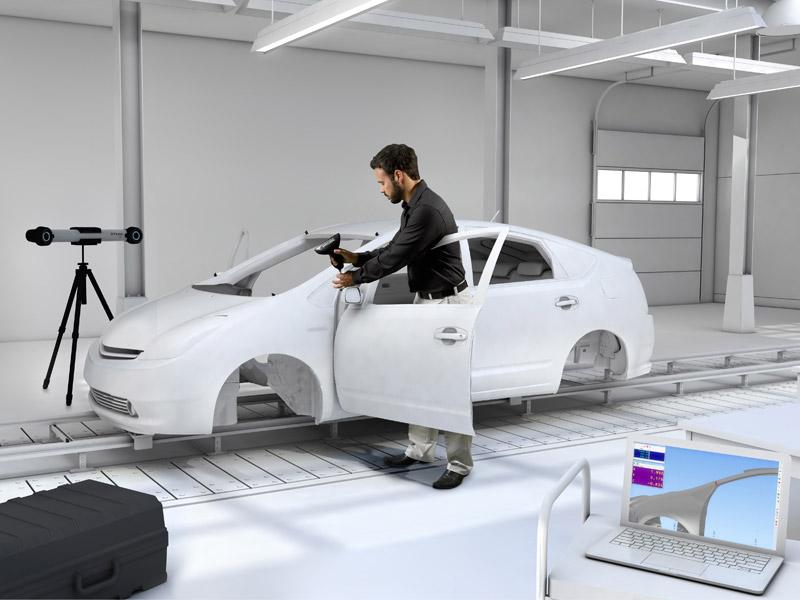

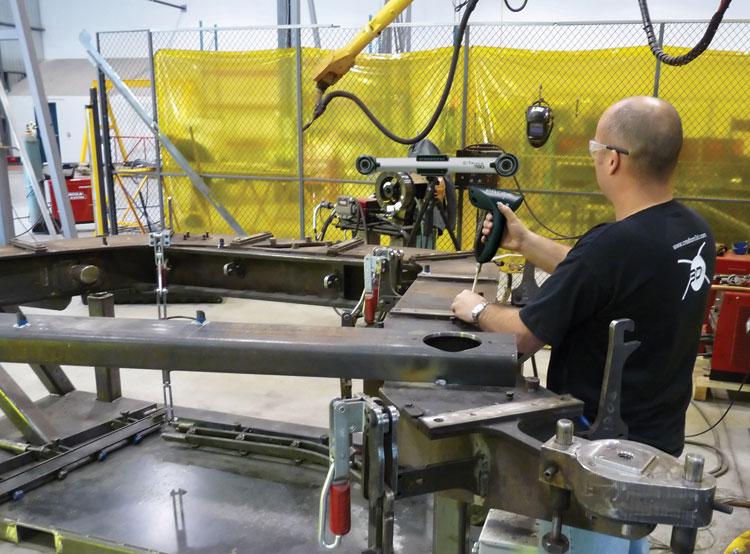

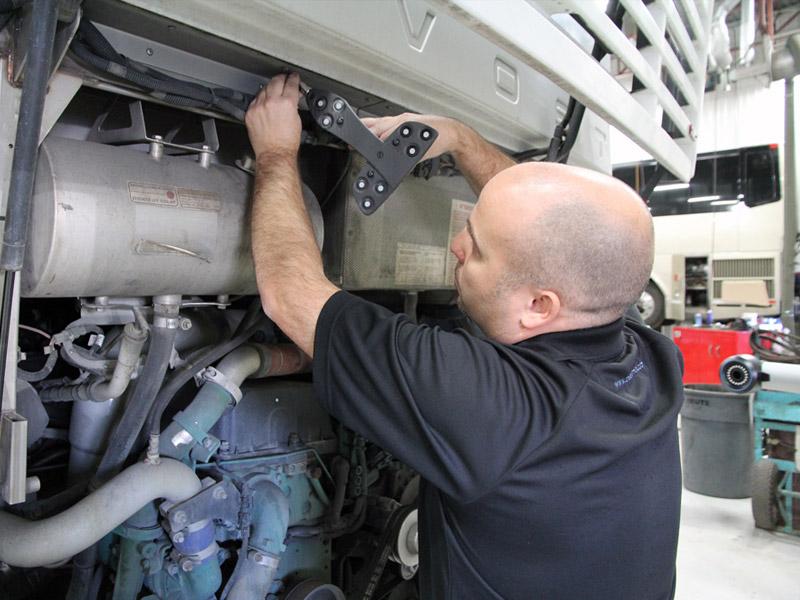

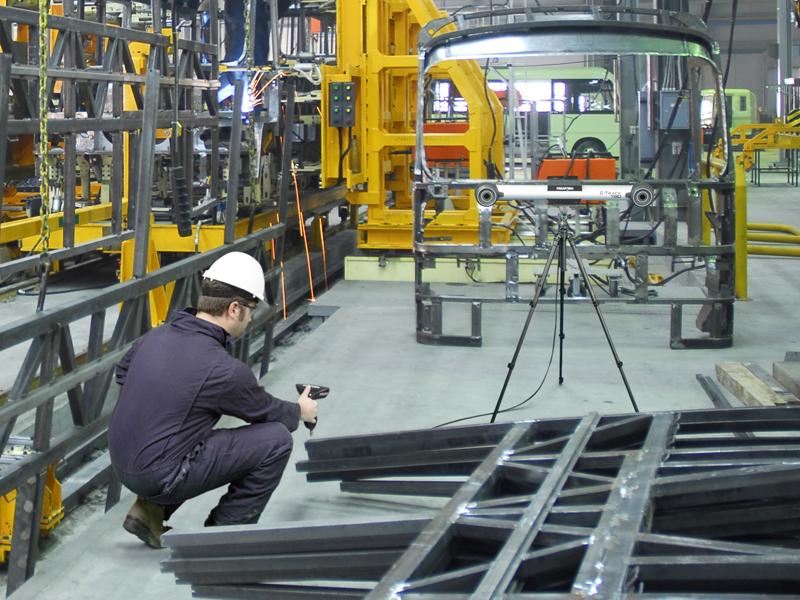

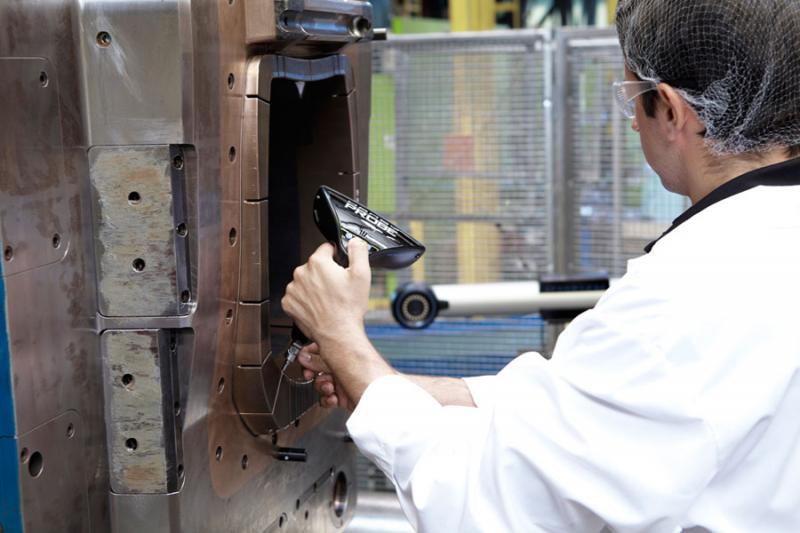

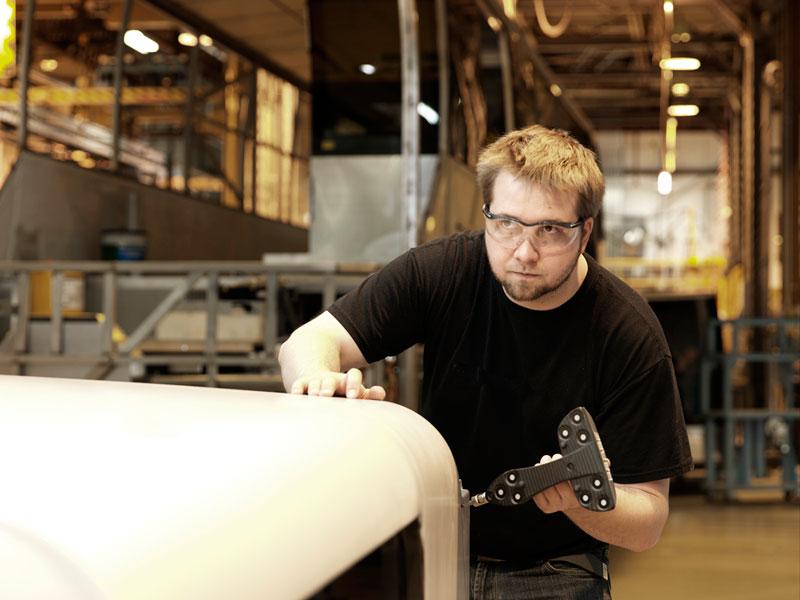

Portable Coordinate Measuring Machine (CMM) : HandyPROBEHandyPROBE 光笔无臂式检测系统可以生成高精度的测量结果(精确度高达 22 微米),在车间环境中优于传统的便携式 CMM。 HandyPROBE 便携式 CMM 当前用于汽车业、航空航天业和制造业主要厂商的生产线。

  • 对环境中的变化不敏感(振动、部件移位、竖立或 CMM 不稳定无影响)
  • 可以有效测量无法移动到大理石台或铸铁台的部件
  • 特别适合几何和表面质量控制
  • 与 MetraSCAN 3D 扫描仪配对时可提供扫描功能
  • 部件尺寸范围:1-3 米,任何材料类型
  • 可扩展的测量范围高达 10 米
  • 真正的无线便携

HandyPROBE 光笔便携式三坐标测量机 (CMM) 可显著提高测量过程的可靠性和速度。

由于 HandyPROBE PCMM 具备 TRUaccuracy 技术,可实现动态参考,因此直接在车间使用时特别高效,这主要因为测量精确度对环境中的振动或其他变化完全不敏感。

与其他现有的坐标测量技术如测量臂和 CMM 相比,HandyPROBE 无臂式检测系统能移动自如、无拘无束,可显著提高生产力和工作质量。

HandyPROBE PCMM 光笔便携式三坐标测量机

在车间环境提供更高的测量精确度
动态参考功能(TRUaccuracy 技术)
使用可追踪认证工具的自校准(TRUaccuracy 技术)
精确的持续监控(TRUaccuracy 技术)
在粉尘环境下保持精确度
持续监控温度
测量精确度
更快速测量
自动对齐功能(节省时间)
动态测量模式
测针与系统之间无物理链路(移动自如)
可扩展的测量范围
子范围精确度增强
轻松的范围扩展(自动跨越)
真正便携
重量(仅测量设备)
重量(包括三脚架和携带箱)
其他
软件兼容性 - 与大多数可用的计量软件兼容

臂矩阵







最大 16µm (1)(0.001 in.)




最大 12 m3 (420 ft3) (2)



> 7 kg
> 50 kg



HandyPROBE







最大 22 µm (0.001 in.)




Jusqu'à 14.8 m3



450 g (3) / 4 kg (4)
< 30 kg

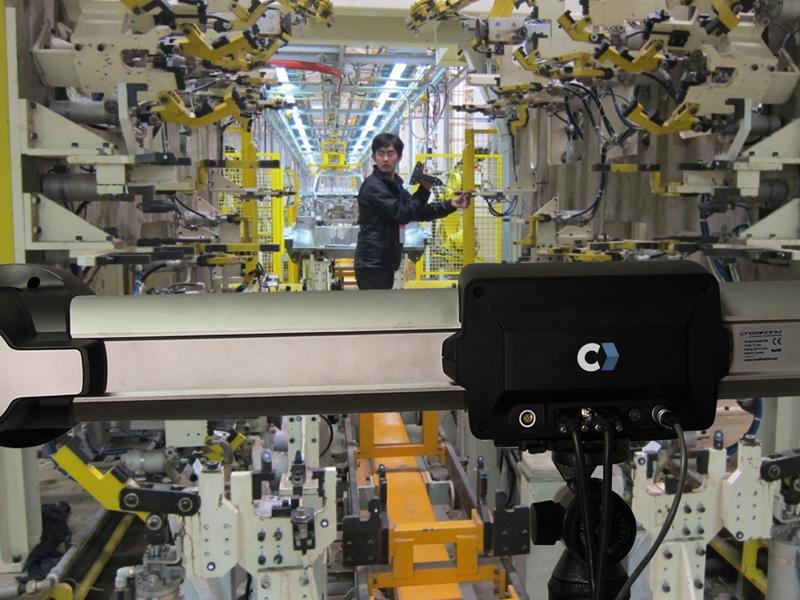

C-Track 双摄像头传感器

C-Track 双摄像头传感器配有高品质光学设备和特殊的照明装置,确保能够在其操作空间内测量所有的反射体。 除跟踪整个系统的参考模型外,C-Track 可提供 HandyPROBE 的精确定位、连续图像采集和传输、反射器照明、计算机之间数据交换的管理等功能。

C-Link

与 2 到 4 个 C-Track 相连接时,HandyPROBE 光学 CMM 使用 C-Link 功能,这将大幅提高系统的测量速度和易用性。

光笔便携式三坐标测量机 (CMM):HANDYPROBE优势

TRUaccuracy
TM

高精度测量:精度高达 22 µm,而不论处于何种环境(不稳定性、摆动和温度变化等)之下或者操作人员技能如何。

自动对齐:使用光学反射靶自动完成校准;它可以连续快速地检测多个同类部件。

更大的测量范围:与其它便携式 CMM 系统相比,HandyPROBE 可提供更大的基础测量范围

可扩展的测量范围:您还可以轻松且动态地扩展测量范围,同时不会降低精确度 - 无需采用任何传统的跳点法,也无需其他校准装置。 操作员移动部件或 C-Track 后,无需重新校正数据,从而减少了设置和误差累积。

非凡的投资回报率:产生可观的生产能力和资金收益。 测量误差最高可减少 75%,控制时间可缩短 10 倍。

TRUportabilityTM

真正的便携式设备:HandyPROBE 的便携性使您无论身在何地(实验室、工厂、现场外等),均可对部件、子设备及复杂组件进行检测或逆向工程,非凡的精确度、机动性和灵活性超乎期待。

轻巧:重约 1 磅,可用于长时间作业,且不会导致肌肉和骨骼酸痛。

TRUsimplicityTM

测量速度更快,操作更简单:手持、无臂式设备与无线数据传输过程使用户可以在部件周围自由移动设备。

用户友好:易学、直观的系统,学习周期短 – 您可持续使用同一计量软件与探测技术

 5 分钟即可完成安装。 可以测量正在生产过程中的部件,而不必校准每个部件。

VXelements三维扫描软件

HandyPROBE CMM 随附 VXelements 和 VXprobe 模块,这是一款全集成的 3D 数据采集软件,可为整个检测和测量技术系列提供支持。它将所有基本要素和工具都融入到一个统一、用户友好且直观的工作环境中。

VXprobe

VXprobe 模块让用户可以与使用 HandyPROBE 光笔采集的数据进行交互,并且可以与其他的 VXelements 组件或第三方软件共享该数据。

利用 VXprobe,用户可以:

  • 使用 HandyPROBE 和 C-Track 的校准功能,
  • 将对齐数据和定位功能与其他 VXelements 组件共享,
  • 执行基本计量功能,如:
    • 简单的点接触测量
    • 基本几何实体(如平面、圆圈、多边形等)的点接触测量。
    • 几何计算,例如角度和距离
  • 连接至其他第三方计量软件
  • 将测量结果导出至 IGES 文件

    VXelements 现在与平板电脑和智能手机兼容!无论身在何处,都可与 VXelements 远程交互,所有数据采集功能尽在掌握,自由无极限!

    检测-应用

    • 部件到 CAD 分析
    • 首件和供应商质量检测
    • 3D 模型与原始部件/生产工装的一致性评估
    • 针对制成部件与原始部件的一致性评估
    • 对齐
    • 工装检测
    • 多点测量(最多至 30 点/秒)
    • 与 MetraSCAN 3D 光学 CMM 扫描仪一起使用时,可执行全自由形态检测,并生成高密度色图。

    逆向工程-应用

    • 几何实体的逆向工程(球面、柱面、平面)
    • 与 MetraSCAN 3D 光学 CMM 扫描仪一起使用时,可对混合部件(几何与自由形态)执行更快更精确的逆向工程。



    • 技术规格:无臂便携式 CMM HANDYPROBE

    HandyPROBE
    重量 450 克
    尺寸 204 x 159 x 97 毫米
    测量速度 30 点/秒
    操作温度范围 15-40 °C
    操作湿度范围 (非冷凝) 10-90%
    认证 EN 301 489-1、 EN 301 489-3、 EN 300 220-1

    C-Track

      C-Track 380 C-Track 780 C-Track 1480
    精度 (1) 最高 0.022 mm 最高 0.025 mm 最高 0.030 mm
    单点重复性 (3) 3.80 m3 0.045 mm (2) 0.050 mm (5) 0.055 mm (5)
    7.80 m3 不适用 0.055 mm (2) 0.065 mm (5)
    14.8 m3 不适用 不适用 0.095 mm (2)
    体积精确度 (4) 3.80 m3 0.075 mm (2) 0.080 mm (5) 0.090 mm (5)
    7.80 m3 不适用 0.085 mm (2) 0.095 mm (5)
    14.8 m3 不适用 不适用 0.170 mm (2)
    体积性能(结合 MaxSHOT 3D 或 C-Link) (4) 毫米时 毫米时 毫米时
    0.045 毫米 + 0.025 毫米/米
    L > 1.2 m时)
    0.055 毫米 + 0.025 毫米/米
    L > 1.2 m时)
    0.095毫米+ 0.025毫米/米
    L > 3.0 m时)
    测量速度 30 Hz
    重量 5.5 kg
    尺寸 1035 x 169 x 140 mm
    操作温度范围 15–40 oC
    操作湿度范围 (非冷凝) 10–90 %
    认证 EN 301 489-1, EN 301 489-3, EN 300 220-1

    (1) 体积精确度使用动态参照模式和一个 500 mm 的工具。
    (2) 每个系统按 ASME B89.4.22 标准中指定的测试方法测试。
    (3)单点重复性:HandyPROBE 的探测器位于锥形插座中。 从多个通路方向测量单独点。 将每个单独点的测量值分析为在 X、Y、Z 中的一系列偏差(距离/2 方法)。
    (4) 体积精度:通过在 HandyPROBE 工作容积(距离/2 方法)内的不同位置和不同方向测量可追踪长度工具,可以对性能进行评估。
    (5) 典型值。
